Płyta fundamentowa na terenach górniczych.

Płyta fundamentowa na terenach górniczych to jedyne rozwiązanie, które skutecznie "odsprzęga" budynek od deformującego się podłoża. W przeciwieństwie do ław fundamentowych, płyta działa jak sztywna taca, która unosi się na gruncie, minimalizując ryzyko pękania ścian nośnych podczas wstrząsów.

Sztywność przestrzenna a ruchy górotworu

Tradycyjne ławy fundamentowe są wrażliwe na nierównomierne osiadanie. Gdy grunt usuwa się spod jednego narożnika domu, ława pęka, a wraz z nią ściany i stropy. Płyta fundamentowa, dzięki potężnemu zbrojeniu górnemu i dolnemu, zachowuje swoją sztywność.

Kluczowa zasada: W warunkach szkód górniczych budynek musi zachowywać się jak pudełko – sztywne i zwarte. Płyta fundamentowa zapewnia równomierny rozkład naprężeń na znacznie większą powierzchnię (cały rzut budynku), co redukuje nacisk jednostkowy na grunt często poniżej 0,5 kg/cm².

Różnica między osiadaniem w niecce a na siodle

Projektując fundament, musimy przewidzieć dwa skrajne scenariusze pracy płyty, które wymagają specyficznego podejścia do zbrojenia:

Praca w niecce: Grunt zapada się pod środkiem budynku. Płyta "wisi" w powietrzu w centralnej części, opierając się na krawędziach. Wymaga to potężnego zbrojenia dolnego, aby płyta nie złamała się do środka.
Praca na siodle: Grunt zapada się na krawędziach, a środek budynku jest wypychany w górę (lub osiada wolniej). Płyta "przewiesza się" na brzegach. Tutaj kluczową rolę odgrywa zbrojenie górne, które przejmuje siły rozciągające w górnej strefie przekroju.

Nasze projekty uwzględniają oba te warianty, stosując odpowiednie zakłady stali i zagęszczenie prętów w strefach krytycznych, zgodnie z aktualnymi normami Eurokod 7.

Schemat pracy płyty fundamentowej w niecce i na siodle — Schemat ilustrujący pracę płyty fundamentowej: w niecce (góra) i na siodle (dół)

Co obejmuje nasza oferta budowy fundamentów?

Jako specjaliści od trudnych gruntów, oferujemy kompleksową realizację stanu zerowego. Nie zajmujemy się półśrodkami – dostarczamy gotowy produkt inżynieryjny.

Analiza geotechniczna i górnicza – weryfikujemy prognozowane deformacje terenu (nachylenie, krzywizna, odkształcenie poziome) we współpracy z geologiem.
Projekt konstrukcyjny zamienny – optymalizujemy zużycie stali, dobierając odpowiednie średnice prętów i klasę betonu do kategorii szkód, co pozwala zaoszczędzić inwestorowi nawet 10-15% kosztów materiałowych.
Wykonanie podbudowy i drenażu – stabilizacja gruntu rodzimego oraz wykonanie warstw filtracyjnych z kruszywa łamanego, zagęszczanego mechanicznie warstwami.
Montaż warstwy poślizgowej – precyzyjne ułożenie układu folii i podsypek, które redukują tarcie między gruntem a fundamentem podczas ruchów poziomych.
Zbrojenie i betonowanie – montaż stali zbrojeniowej (w tym stali ciągliwej) oraz betonowanie przy użyciu pompy, z wibrowaniem wgłębnym mieszanki.
Izolacje termiczne i przeciwwodne – montaż płyt XPS o wysokiej odporności na ściskanie oraz hydroizolacji systemowej.

Specyfika budowy na terenach górniczych – problemy regionu

Budowa domu na Śląsku czy w Małopolsce Zachodniej to wyzwanie inżynieryjne, z którym nie poradzi sobie przypadkowa ekipa budowlana. Region ten charakteryzuje się występowaniem specyficznych zjawisk geologicznych, które bezpośrednio zagrażają trwałości budynków.

Głównym problemem są deformacje powierzchni terenu. Mogą one mieć charakter ciągły (niecki osiadania, które tworzą się powoli i obejmują duże obszary) lub nieciągły (progi, szczeliny, zapadliska). W przypadku deformacji ciągłych, budynek ulega przechyleniu oraz działaniu sił rozciągających lub ściskających grunt. Siły te, przenoszone przez tarcie na fundamenty, potrafią rozerwać standardową ławę fundamentową w kilka miesięcy.

Uwaga: Projekty katalogowe "gotowce" zazwyczaj zakładają posadowienie na gruntach stabilnych. Budowa na ich podstawie w Bytomiu czy Rudzie Śląskiej to proszenie się o kłopoty – pękające ściany, niedomykające się okna czy uszkodzenia instalacji podposadzkowych to typowe skutki braku adaptacji do szkód górniczych.

Kolejnym aspektem są wstrząsy górotworu. Są to nagłe wyzwolenia energii, które wywołują drgania podłoża przypominające trzęsienia ziemi o małej magnitudzie. Dla budynku murowanego są to obciążenia dynamiczne, których standardowe normy budowlane dla reszty Polski nie przewidują.

Wymagane jest zastosowanie dylatacji obwodowych oraz specjalnych złączy kompensacyjnych na przyłączach mediów, aby ruch budynku względem gruntu nie doprowadził do zerwania rur kanalizacyjnych czy wodociągowych. To detale, o których często się zapomina, a które decydują o bezawaryjnej eksploatacji domu.

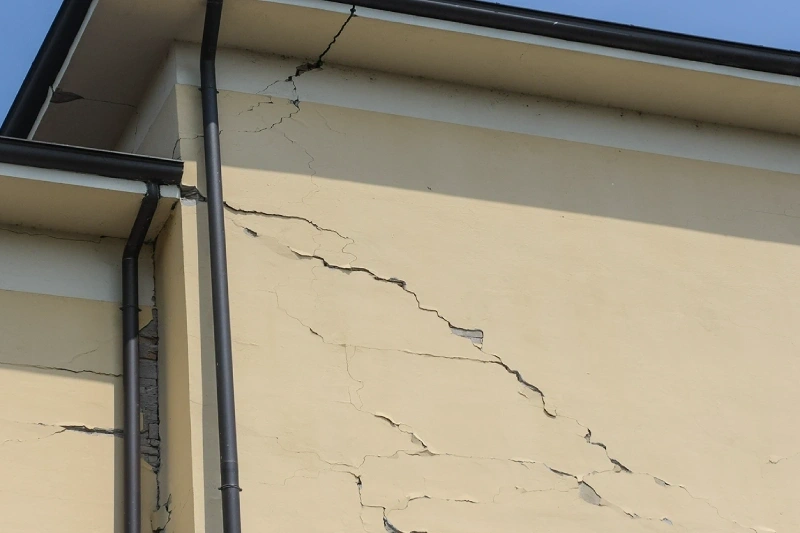

Typowe uszkodzenia budynku na terenach górniczych bez odpowiednich fundamentów — Skutki braku odpowiedniego fundamentu na terenach górniczych – pęknięcia ścian i uszkodzenia konstrukcji

Etapy realizacji płyty pod szkody górnicze

Proces budowy płyty fundamentowej na terenach objętych eksploatacją górniczą różni się zasadniczo od standardowej budowy. Każdy etap musi być wykonywany z aptekarską precyzją, ponieważ błąd na etapie zbrojenia czy zagęszczania podbudowy jest niemożliwy do naprawienia po wylaniu betonu.

Zwiększone zużycie stali i betonu

Podstawową różnicą jest ilość i jakość materiałów konstrukcyjnych. Na terenach szkód górniczych (III i IV kategoria) nie stosujemy zwykłej stali zbrojeniowej. Konieczne jest użycie stali o podwyższonej ciągliwości, najczęściej klasy B500SP (stal epoksydowana lub specjalna stopowa).

Dlaczego stal B500SP? Posiada zdolność do znacznego odkształcenia plastycznego przed zerwaniem. Gdy grunt pod budynkiem zaczyna się rozsuwać, fundament jest poddawany potężnym siłom rozrywającym. Zwykła stal mogłaby pęknąć – stal ciągliwa "naciągnie się", przejmując energię i utrzymując spójność betonu.

Również beton musi spełniać rygorystyczne normy. Stosujemy mieszanki o klasie wytrzymałości minimum C25/30 (dawne B30) lub C30/37, często z dodatkami uszczelniającymi (beton wodoszczelny W8), aby mikropęknięcia nie powodowały korozji zbrojenia.

Statystyka: Ilość stali w płycie na szkody górnicze może wynosić od 120 do nawet 180 kg na m³ betonu, podczas gdy w standardowej płycie jest to zazwyczaj 80-90 kg/m³.

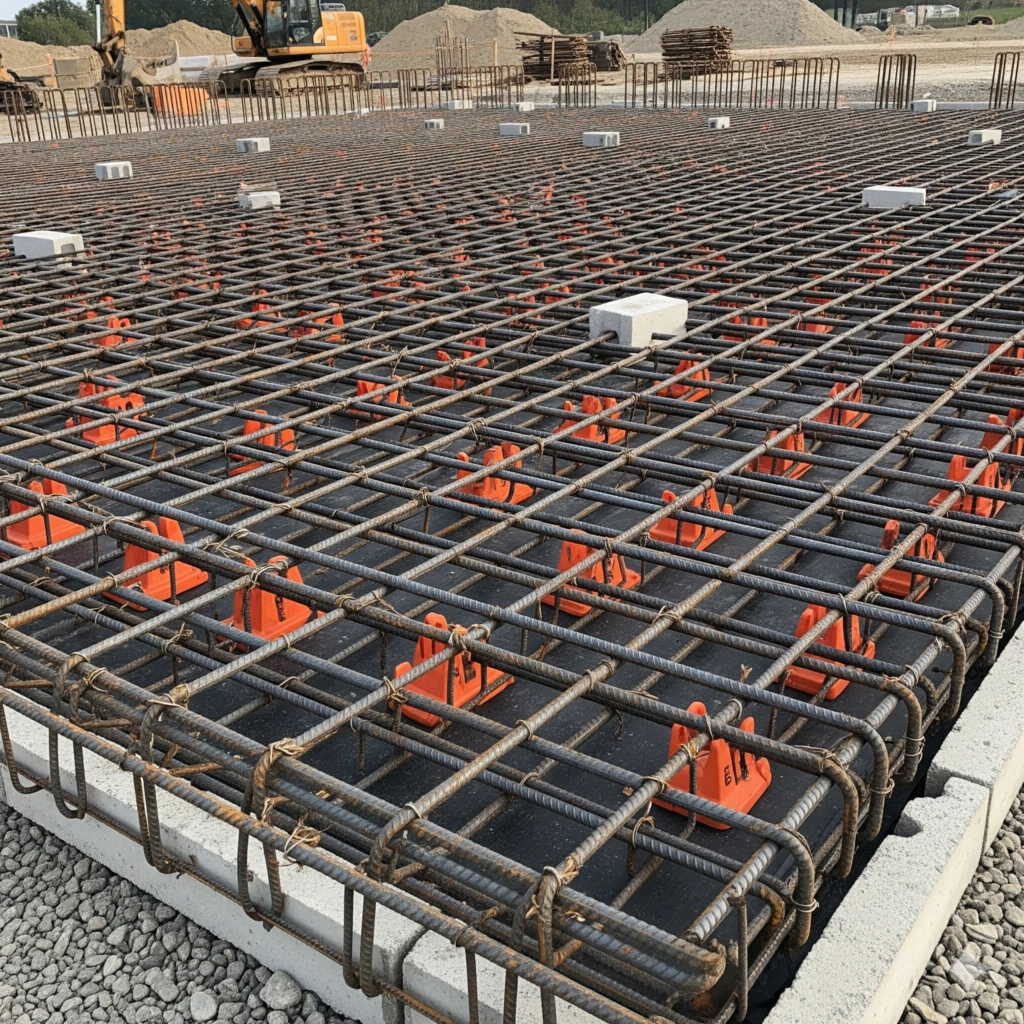

Gęste zbrojenie płyty fundamentowej na terenie górniczym — Podwójne zbrojenie płyty fundamentowej ze stali B500SP – górna i dolna siatka prętów

Izolacja i warstwa poślizgowa

Kluczowym, a często pomijanym przez konkurencję elementem, jest warstwa poślizgowa. Jej zadaniem jest zredukowanie tarcia między spodem płyty fundamentowej a podłożem gruntowym. Gdy ziemia przesuwa się poziomo (pełzanie gruntu), nie powinna "ciągnąć" za sobą budynku.

Aby to osiągnąć, stosujemy zaawansowany system odsprzęgania:

Podsypka piaskowa: Warstwa wyrównawcza z piasku stabilizowanego, idealnie wypoziomowana.
Podwójna warstwa folii PE: Stosujemy grubą folię budowlaną (min. 0,3 mm lub 0,5 mm) układaną w dwóch warstwach. Między warstwami folii tarcie jest minimalne, co pozwala płycie "ślizgać się" po podłożu przy silnych ruchach górotworu.
Geowłóknina separacyjna: Oddziela warstwy konstrukcyjne od gruntu rodzimego, zapobiegając wymieszaniu się materiałów.

Równie istotna jest izolacja termiczna. Stosujemy polistyren ekstrudowany XPS o podwyższonym parametrze CS (wytrzymałość na ściskanie). Na terenach górniczych, gdzie naciski punktowe mogą być ekstremalne, standardowy styropian EPS100 uległby zmiażdżeniu. Dlatego rekomendujemy XPS o CS wynoszącym 500 lub 700 kPa.

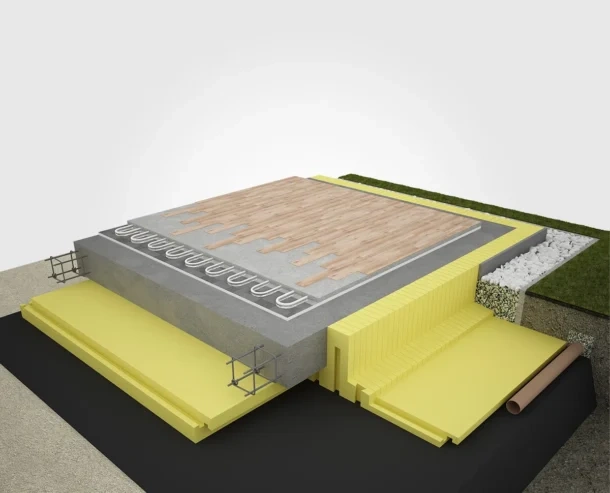

Układanie izolacji XPS pod płytę fundamentową — Izolacja termiczna XPS o podwyższonej wytrzymałości na ściskanie – kluczowy element fundamentu górniczego

Obszar działania – gdzie budujemy?

CoreLTB Builders koncentruje się na regionach, gdzie problem szkód górniczych jest najbardziej palący. Nie jesteśmy firmą ogólnopolską, która "dojeżdża wszędzie". Jesteśmy stąd i budujemy tam, gdzie znamy grunt.

Obsługujemy kompleksowo miasta i powiaty, w których aktywna lub zakończona eksploatacja górnicza wymaga specjalistycznego podejścia:

Górny Śląsk: Katowice, Ruda Śląska, Bytom, Zabrze, Gliwice, Mikołów.
ROW (Rybnicki Okręg Węglowy): Rybnik, Jastrzębie-Zdrój, Żory, Wodzisław Śląski.
Małopolska Zachodnia: Oświęcim, Libiąż, Chrzanów (rejon kopalni Janina).

Dzięki lokalizacji naszej bazy sprzętowej w sercu aglomeracji, jesteśmy w stanie zoptymalizować koszty logistyczne. Dojazd ciężkiego sprzętu (koparki, pompy do betonu) na terenie tych miast nie generuje dla Inwestora nadmiernych kosztów. Znamy lokalnych dostawców betonu towarowego, co gwarantuje ciągłość dostaw podczas betonowania płyty – procesu, którego nie można przerwać.

Dlaczego inwestorzy wybierają CoreLTB Builders?

Decyzja o wyborze wykonawcy fundamentów na terenach górniczych to decyzja o bezpieczeństwie Twojej rodziny i majątku na całe życie. Dlaczego warto powierzyć to zadanie specjalistom z CoreLTB Builders?

Doświadczenie w IV kategorii szkód: Mamy na koncie realizacje w najtrudniejszych strefach (np. Bytom-Bobrek, Ruda Śląska-Kochłowice), gdzie budynki stoją stabilnie mimo osiadań terenu rzędu kilku metrów.
Własne szalunki systemowe: Nie dzierżawimy szalunków, co eliminuje ryzyko przestojów i dodatkowych kosztów wynajmu. Posiadamy własne systemy szalunkowe, co przyspiesza prace i gwarantuje idealną geometrię płyty.
Gwarancja na konstrukcję: Udzielamy pisemnej gwarancji na wykonane prace żelbetowe. Działamy w pełni legalnie, wystawiamy faktury VAT, co jest podstawą do ewentualnych roszczeń odszkodowawczych od kopalni w przyszłości.
Współpraca z konstruktorami: Nasi kierownicy budowy stale konsultują się z projektantami specjalizującymi się w szkodach górniczych. Jeśli na budowie pojawią się nieprzewidziane warunki gruntowe (np. kurzawka, pustki), reagujemy natychmiast, proponując bezpieczne rozwiązanie zamienne.

Zamów wycenę fundamentu na trudnym gruncie

Nie ryzykuj budowy domu na "zwykłych" fundamentach w rejonie górniczym. Skontaktuj się z CoreLTB Builders już na etapie planowania inwestycji. Prześlij nam swój projekt budowlany lub numer działki – sprawdzimy Miejscowy Plan Zagospodarowania Przestrzennego i kategorię terenu górniczego.

Przygotujemy dla Ciebie szczegółową, transparentną wycenę, która uwzględnia wszystkie niezbędne wzmocnienia i materiały. U nas nie ma ukrytych kosztów – cena w umowie jest ceną ostateczną za uzgodniony zakres prac. Zabezpiecz swoją przyszłość na solidnym fundamencie.

Oblicz koszt budowy Zamów analizę działki

Najczęściej zadawane pytania

Płyta fundamentowa w wariancie górniczym jest zazwyczaj droższa od tradycyjnych fundamentów ze względu na zwiększone zużycie stali i wyższą klasę betonu. Koszt za m² zależy ściśle od kategorii szkód górniczych na działce. W CoreLTB zawsze podkreślamy, że choć wydatek jest wyższy, stanowi to niezbędne zabezpieczenie konstrukcji przed nieprzewidywalnymi ruchami górotworu.

Płyta fundamentowa to najbezpieczniejszy wybór na terenach górniczych, ponieważ działa jak sztywna tarcza. Zamiast pękać przy ruchach gruntu, przenosi naprężenia równomiernie pod całym budynkiem, co zapobiega uszkodzeniom konstrukcyjnym. Jest niezbędna w strefach o podwyższonym ryzyku deformacji podłoża, gwarantując stabilność, której nie zapewnią tradycyjne ławy.

Płyty fundamentowe górnicze charakteryzują się ekstremalną wytrzymałością i sztywnością, dzięki czemu idealnie nadają się na tereny objęte szkodami górniczymi lub grunty o słabej nośności. W CoreLTB projektujemy je tak, by równomiernie rozkładały ciężar budynku, co eliminuje ryzyko pękania ścian. To obecnie najbezpieczniejsze rozwiązanie inżynieryjne na wymagające działki.

“Inwestycja w solidny fundament to inwestycja w bezpieczeństwo całego domu. Na terenach górniczych nie warto oszczędzać na tym etapie budowy – to decyzja na całe życie.”
